金武士 TDX-3380GS

产品功率:64KW(千瓦)

产品容量:80KVA 【同容量产品查看】

系列:工频TDX系列 【同系列产品查看】

电压的输入输出:三进三出(380V:380V)

重量:521.5 kg( 公斤)

尺寸(LWH):800*700*1600 MM(毫米)36U

形状分类: 机柜式UPS(1.8米以上)

  • 产品综述
  • 详情参考
  • 安装说明
  • 产品图片
  • 售后服务
  • 文档
  • ●先进的DSP数字化控制技术
    采用先进的全数字化DSP控制技术,使数据处理更加精确迅速,输出性能将更加优异,提高机器的可靠性。
    ●超大的LCD+LED显示屏幕
    充分考虑的人性化设计,LCD+LED完美组合,中英文显示,显示内容丰富易懂,操作方便。LCD显示面板更设有开关保护装置,避免因碰撞或误按而产生的种种问题,使用户在使用的过程中更安全更可靠。
    ●高保障的双路交流电源输入功能
    可以采用主路交流输入电源与旁路交流输入电源两组来自不同电网的输入,从而使用户的电力供应得到了更周全的保障。
    ●频率和相序自适应系统
    输出频率可以根据市电频率设置为50Hz或者60Hz。输出相序可以根据输入相序自动跟踪锁相。
    ●智能化充电系统
    用户可以根据电池类型、容量和电池的使用状态在LCD控制面板上自由设定合适的充电电流(1~25A)。科学的充电方式,使电池的使用寿命得到了充分的延长。
    ●更加优异的电气性能
    整机效率高达93%~94%,更提供了ECO模式,使效率提高至97%以上,大大降低了UPS的电力损耗。采用带输出隔离变压器的全桥拓扑,带载能力、抗冲击能力更强。输出负载功率因数达到0.8。
    ●并机功能
    支持3台UPS并联冗余(选项)。
    ●出色的电池管理功能
    TDF系列UPS能自动检测电池故障、电量不足,电池丢失等异常现象,进一步提升了UPS的可靠性与安全性。

    TDX-3380GS 主路输入

    型号TDX-3380GS
    额定电压380V(线电压)
    输入方式三相三相+保护地线
    电压范围-50%~+25%(-25%~-50%质检需要降频)
    额定工作频率50Hz
    输入功率因数>0.99
    输入谐波电流<6%

    TDX-3380GS 旁路输入

    额定电压380V(线电压)
    输入方式三相四线
    电压范围380V-50%~+25%
    频率范围40Hz~60Hz

    TDX-3380GS 输出

    额定功率80KVA/64KW
    额定电压380V(线电压)
    输出电压范围200/208/220/230/240VAC(相电压)
    输出配线三相四相+保护地线
    稳态电压精度±1%
    动态电压瞬变≤9%
    动态瞬变恢复时间≤60ms
    输出电压波形失真度≤2%(线性负载);≤8(非线性负载)
    功率因数0.9
    频率跟踪范围46Hz~54Hz
    频率精度(电池逆变)(50±0.1)Hz
    三相相位差120±1°
    频率跟踪速率1Hz/Sec
    过载能力105%±5%≤负载时,预警过载;105%±5%<负载≤125%±5%时,10分钟转旁路输出;125%±5%<负载≤150%±5%时,1分钟转旁路输出;负载>150%±5%,时,500毫秒后转旁路输出
    输出电流峰值比≥3:1
    切换时间(正常模式)≤4ms

    TDX-3380GS 系统

    显示LCD
    EMS/EMI 传导/辐射IEC 62040-02
    EMS/EMI 抗扰性IEC 61000-4-2.4.5 Level IV,IEC 61000-4-3 Level III
    安规要求GB4943-2001/IEC62040-1
    噪声(距离1m)≤55dB
    绝缘电阻(Ω)>2M(500VDC)

    TDX-3380GS 环境

    工作温度0℃~40℃
    海拔< 1000m(1000m以上每增加100m,所带负载减少1%)
    存储温度-15℃~45℃
    工作湿度20%~95%

    TDX-3380GS 其他参数

    电池384VDC
    机柜尺寸(深x宽x高mm)800*700*1600
    重量(Kg)521.5


    80KVA 输入AC 380V :输出AC 380V

    输入参数
    输入电压220V AC
    输入火线线径35mm2
    输入零线线径95mm2
    输入地线线径35mm2
    输入空开175A -输入AC 380V :输出AC 380V
    输出参数
    输出电压220V AC
    输出线径35mm2
    输出零线线径95mm2
    输出地线线径35mm2
    输出空开175A -输入AC 380V :输出AC 380V
    电池参数
    外接电池空开400A-输入AC 380V :输出AC 380V
    外接电池线径95mm2


    500×500

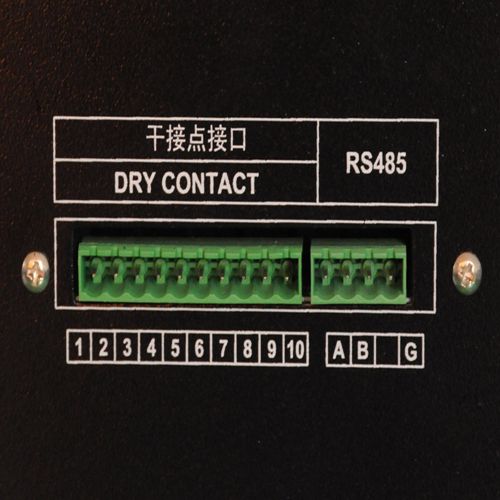

    金武士 TDX-3380GS_1
    500×500

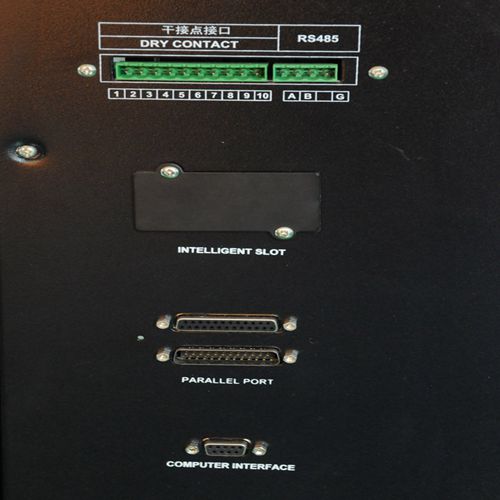

    金武士 TDX-3380GS_2
    500×500
    金武士 TDX-3380GS_3
    500×500
    金武士 TDX-3380GS_4

    后备机型:壹年质保 内置电池壹年质保

    在线机型:叁年质保

    12V24AH 容量电池产品:叁年质保

    全国各地售后服务联系方式:联系我们

    7*24小时服务电话:400-055-8433
